Puzdrá ovládacieho ramena zohrávajú kľúčovú úlohu v systéme odpruženia vozidla. Nie sú to len elastické konektory, ale tiež priamo určujú trajektóriu pohybu kolesa vzhľadom na karosériu, dráhu prenosu zaťaženia a celkové kinematické a elastokinematické charakteristiky vozidla. V dôsledku rozdielov v konštrukčnom usporiadaní a geometrických vzťahoch rôzne typy zavesenia vystavujú puzdrá ramena nápravy výrazne odlišným pomerom pozdĺžneho, bočného a vertikálneho zaťaženia. To zase kladie výrazne odlišné konštrukčné požiadavky na radiálnu tuhosť puzdra, torznú poddajnosť a dokonca aj axiálne charakteristiky. Táto variácia je presne dôvodom, prečo puzdrá nie sú univerzálne: inžinieri musia prispôsobiť krivku tuhosti puzdra, správanie tlmenia a geometriu konkrétne typu odpruženia, aby dosiahli optimálnu rovnováhu medzi ovládateľnosťou, jazdným komfortom a odolnosťou (Môžete nás tiež kontaktovať, aby ste sa dozvedeli viac o puzdre ovládacieho ramena VDI 6Q0407182.).

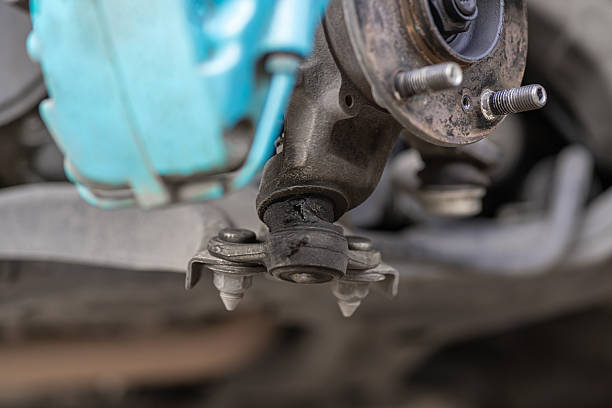

Odpruženie MacPherson je najbežnejšie základné nezávislé zavesenie, ktoré sa široko používa na predných nápravách. Jeho charakteristickým znakom je jediné spodné rameno nápravy (zvyčajne v tvare L alebo A), s horným koncom spojeným priamo s karosériou a kĺbom riadenia prostredníctvom odpruženej vzpery tlmiča. Táto konfigurácia znamená, že puzdro spodného ramena nápravy musí súčasne niesť väčšinu pozdĺžnych a bočných zaťažení, plus časť vertikálnych zaťažení. V pozdĺžnom smere sú brzdné alebo akceleračné sily primárne prenášané cez spodné rameno nápravy na miesto uloženia puzdra. Pozdĺžna záťaž často predstavuje 40 – 60 % celkovej záťaže – najvyšší podiel –, pretože neexistuje žiadna horná časť ramena, ktorá by záťaž rozdelila. Puzdro musí preto poskytovať dostatočnú pozdĺžnu poddajnosť, aby absorbovalo nárazy vozovky, ale zároveň sa vyhýbalo nadmernej deformácii, ktorá by mohla spôsobiť nekontrolované zmeny zbiehavosti. V priečnom smere sú sily v zákrutách zdieľané medzi spodným ramenom a stabilizátorom, čím je radiálna tuhosť kritická: vyššia radiálna tuhosť je potrebná na to, aby odolala bočnému posunu, udržala stabilné uhly odklonu a zabránila nadmernému nakláňaniu karosérie alebo nedotáčavosti. Vertikálne zaťaženia sú však relatívne nízke, pretože ich nesie hlavne vzpera; tu puzdro podporuje určitý stupeň torznej poddajnosti, aby sa prispôsobilo odskoku/odskoku kolesa a rotačnému pohybu počas riadenia. Nadmerná radiálna tuhosť ohrozuje pohodlie; príliš vysoká torzná tuhosť zvyšuje problémy s NVH. Preto sú puzdrá riadiaceho ramena MacPherson typicky navrhnuté s radiálnou tuhosťou výrazne vyššou ako torzná tuhosť – často 5 až 10-násobne alebo viac – s dôrazom na radiálnu tuhosť pre základnú stabilitu pri manipulácii a zároveň dolaďujú torznú poddajnosť prostredníctvom hydraulických alebo dutých štruktúr na zlepšenie izolácie vibrácií.
Dvojité lichobežníkové zavesenie predstavuje výkonnejšie klasické riešenie, používané na prednej aj zadnej náprave. Má horné a spodné A-rameno, ktoré tvoria geometriu takmer rovnobežnú. Toto usporiadanie umožňuje vyváženejšie rozloženie zaťaženia: pozdĺžne zaťaženie (z brzdenia/zrýchľovania) primárne zvláda spodná časť ramena, ale časť zaťaženia zdieľa aj horná časť ramena, čím sa pozdĺžny pomer znižuje na 30–40 % – oveľa menej ako v prípade MacPherson. Bočnému zaťaženiu účinne odolávajú obe ramená, čím sa sily v zákrutách rozdeľujú rovnomerne a výsledkom je nižšie bočné zaťaženie na puzdro. Vertikálne zaťaženie je podobne rozdelené medzi horné a dolné ramená, čo vedie k rovnomernejšiemu namáhaniu. Kľúčovou výhodou tejto geometrie je presné ovládanie pohybu kolesa, čo dramaticky zvyšuje požiadavky na torznú poddajnosť: obe ramená musia umožňovať výrazné uhlové natočenie počas pohybu kolesa, aby sa dosiahol ideálny paralelný pohyb a kontrolovaný nárast odklonu. Radiálna tuhosť by medzitým mala zostať stredne vysoká, aby sa zabránilo nadmernej elastickej deformácii v dôsledku narušenia parametrov vyrovnania. Dvojité lichobežníkové puzdrá sa teda vyznačujú nižšou torznou tuhosťou v porovnaní s radiálnou tuhosťou – zvyčajne v pomere 1:1 až 1:3 – a často využívajú asymetrické konštrukcie alebo hydraulické puzdrá na ďalšie zmiernenie torznej odozvy a zároveň zosilnenie radiálnej tuhosti pre bočnú stabilitu. To umožňuje vynikajúci výkon pri agresívnej jazde: lepšia kontrola nakláňania, stabilnejšie správanie zbiehavosti/odklonu – ale tiež vyžaduje vyššiu odolnosť proti únave a presné dynamické vlastnosti puzdra.
Viacprvkové zavesenie je najflexibilnejšia a najkomplexnejšia architektúra nezávislého zavesenia, ktorá zvyčajne používa tri až päť samostatných článkov na zadnej náprave (a niekedy aj hybridné konfigurácie na prednej). Priraďuje rôzne stupne voľnosti vyhradeným spojeniam – vrátane horných ramien náprav, dolných ramien náprav, vlečných ramien atď. – čím sa dosahuje značne oddelené dráhy zaťaženia. Pozdĺžne zaťaženia sú zvyčajne riadené špeciálnymi vlečnými alebo pozdĺžnymi ramenami, takže pozdĺžny podiel zaťaženia puzdra nápravy je najnižší – často pod 20 – 30 % – vďaka odklonu zaťaženia nezávislými členmi. Bočné zaťaženia sú rozložené medzi viacero priečnych článkov, pričom každé puzdro nesie iba lokalizované bočné sily, čo vedie k ešte nižším individuálnym pomerom zaťaženia. Vertikálne zaťaženie sa tiež delí medzi viaceré montážne body, čím sa udržiava nízke maximálne napätie. Táto vysoká úroveň funkčného oddelenia umožňuje, aby každé puzdro riadiaceho ramena slúžilo vysoko špecializovanej úlohe: niektoré polohy (napr. predné spodné rameno alebo puzdrá vlečeného ramena) uprednostňujú radiálnu tuhosť, aby odolali bočným/pozdĺžnym otrasom a zachovali geometrickú presnosť; iné (napr. horné ramená alebo puzdrá kulisy ovládania pätky) vyžadujú extrémne vysokú torznú poddajnosť, aby umožnili prirodzené krútenie kolesa a zmenu zbiehavosti počas rozbehnutia, čo umožňuje efekty „pasívneho zadného riadenia“. Pomer radiálnej tuhosti k torznej tuhosti vo viacprvkových systémoch sa drasticky líši podľa funkcie spoja – niektoré uprednostňujú vysokú radiálnu tuhosť, iné dominujú v torznej flexibilite. Tento prístup „špecifický pre rolu“ poskytuje viacprvkovým zaveseniam výnimočne široký rozsah ladenia medzi komfortom a ovládateľnosťou, ale tiež to znamená, že dizajn puzdier musí byť vysoko prispôsobený: puzdrá na rôznych miestach toho istého vozidla sa môžu výrazne líšiť – dokonca aj v zložení materiálu a vnútornej štruktúre.
Odpruženie MacPherson núti puzdro riadiaceho ramena, aby fungovalo ako „všestranný“ s vysokým podielom pozdĺžneho a radiálneho zaťaženia, pričom základná stabilita sa vo veľkej miere spolieha na radiálnu tuhosť; dvojité lichobežníkové rameno znižuje zaťaženie puzdier prostredníctvom rozdelenia zaťaženia s dvoma ramenami, pričom kladie väčší dôraz na torznú poddajnosť pre presnú kinematiku; multi-link plne decentralizuje zaťaženie a priraďuje každému puzdru špecializovanú funkciu, kde sa radiálne alebo torzné požiadavky líšia podľa polohy. Tento zásadný rozdiel v zaťažení a funkčných požiadavkách priamo vysvetľuje, prečo puzdrá nie sú zameniteľné generické diely. Inžinieri musia vybrať alebo navrhnúť každé puzdro na základe špecifickej geometrie zavesenia, spektra zaťaženia a výkonnostných cieľov – pričom sa musia rozhodnúť, či uprednostniť radiálnu tuhosť (pre valivý odpor a zachovanie vyrovnania), torznú poddajnosť (pre filtrovanie vibrácií a kĺbové spojenie) alebo vyvážený kompromis – aby rovnaký model puzdra mohol vykazovať úplne odlišné „osobnosti“ pri inštalácii v rôznych architektúrach zavesenia. Vitajte pri objednávaní VDI puzdro riadiaceho ramena 6Q0407182!
