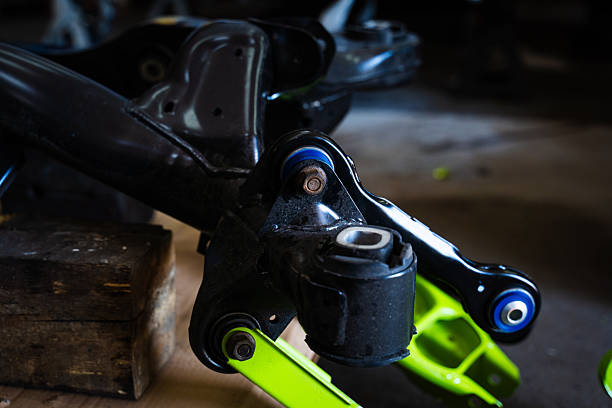

Puzdrá ramena riadenia v reálnej prevádzke vozidla nie sú vystavené statickému zaťaženiu, ale skôr vysokofrekvenčným, opakujúcim sa dynamickým cyklom namáhania. Toto cyklické zaťaženie je primárnou príčinou najbežnejšieho spôsobu zlyhania puzdra: únavového zlyhania. Mikromechanizmus únavy bol opakovane potvrdený v mnohých dokumentoch o gumárenskej mechanike a automobilovom inžinierstve. Vo svojom jadre vzniká, keď lokalizované napätia v materiáli opakovane prekračujú medzu konečného predĺženia reťazcov gumového polyméru, čo v konečnom dôsledku spúšťa ireverzibilný postup od mikroskopických prasklín k makroskopickému porušeniu.
Guma, ako viskoelastický polymér, podlieha rozpleteniu, orientácii a predĺženiu reťazca, keď sa natiahne. Keď lokálne napätie presiahne konečné predĺženie materiálu – zvyčajne v rozsahu 50 – 80 % jeho predĺženia pri pretrhnutí v ťahu, v závislosti od zloženia – polymérne reťazce zaznamenajú nezvratné skĺznutie, štiepenie alebo lokalizované roztrhnutie. Tieto mikropoškodenia sa spočiatku prejavujú ako drobné dutiny alebo praskliny. Pri opakovaných cykloch napätia a stlačenia koncentrácia napätia na špičke trhliny ďalej podporuje pomalé šírenie trhliny kolmo na smer hlavného napätia. Každý cyklus postupne zvyšuje dĺžku trhliny; akonáhle sa nahromadia v kritickom rozsahu, mikrotrhliny sa zlúčia do makroskopicky viditeľných trhlín, čo nakoniec vedie k roztrhnutiu puzdra, uvoľneniu väzby alebo úplnej strate elastickej funkcie. Tento proces sa riadi klasickými zákonmi rastu únavových trhlín: rýchlosť rastu trhlín koreluje s rozsahom faktora intenzity napätia prostredníctvom vzťahu mocniny a konečné predĺženie materiálu priamo nastavuje prah pre iniciáciu trhlín. Nižšie alebo viac nerovnomerné predĺženie má za následok kratšiu únavovú životnosť.
Pri špecifickej aplikácii puzdier ramena nápravy je únavové zlyhanie vysoko korelované s komplexným zaťažovacím spektrom pohybu zavesenia. Pozdĺžne nárazy (napr. prejazd rýchlostných nerovností), bočné sily v zákrutách, vertikálna kompresia (napr. náraz do výmoľov) a krútenie (rotácia ramena počas riadenia) sa vzájomne prelínajú a vytvárajú viacosovú únavu. Konvenčné pevné gumové puzdrá sú za týchto podmienok najviac náchylné na „trojosovú koncentráciu napätia“ v centrálnej oblasti: opakované tlakové napätie spôsobuje, že lokalizované vnútorné napätie prekračuje limit materiálu, vytvára vnútorné mikrotrhliny, ktoré sa potom šíria smerom von a vytvárajú prstencové alebo radiálne povrchové trhliny. Testovanie ukazuje, že pri typických spektrách cestného zaťaženia (ekvivalent 100 000 – 300 000 km prevádzky) je únavová životnosť neoptimalizovaných gumových puzdier často obmedzená týmto vnútorným mikropoškodením – nie povrchovým opotrebovaním.
Hydraulické puzdrá vykazujú jedinečné spôsoby únavového zlyhania v dôsledku ich kvapalinovej dutiny a štruktúry clony. Zatiaľ čo poskytujú nízkofrekvenčné vysoké tlmenie a vysokofrekvenčnú nízku dynamickú tuhosť prostredníctvom prúdenia tekutiny, zavádzajú aj nové fyzikálne hranice. Clona - zvyčajne vyrobená z kovu alebo technického plastu - je časom vystavená vysokotlakovým impulzom tekutiny a opakovanému stláčaniu v dôsledku deformácie gumy. To môže viesť k lokalizovanému opotrebeniu, deformácii alebo dokonca mikroprasknutiu platne. V počiatočných štádiách opotrebovanie otupuje okraje otvoru, oslabuje škrtiaci účinok a spôsobuje degradáciu tlmenia; v závažných prípadoch sa platnička zlomí alebo posunie, čo vedie k úniku tekutiny. Puzdro okamžite stráca hydraulickú funkčnosť a vráti sa do štandardného gumeného puzdra, pričom únavová životnosť prudko klesá. Skutočné prípady ukazujú, že u mnohých hydraulických puzdier prémiových vozidiel dochádza po 80 000 – 120 000 km k abnormálnemu opotrebovaniu clony, ktoré má korene v konštrukciách, ktoré podceňovali špičkové pulzné tlaky kvapaliny a lokálne koncentrácie napätia počas stláčania gumy – prekračujúce medzu únavy materiálu.
Ďalším typickým prípadom je abnormálne opotrebovanie dorazu (limit bloku). Puzdrá ovládacieho ramena často obsahujú gumenú zarážku, ktorá obmedzuje nadmerné výkyvy ramena a poskytuje odpruženie na hraniciach pohybu. Pri brzdení pri plnom zaťažení alebo extrémnych terénnych podmienkach znáša doraz extrémne vysoké tlakové namáhanie. Opakované nárazy ľahko vyvolávajú kompresnú únavu. Konečné napätie gumy v tlaku je zvyčajne oveľa nižšie ako jej predĺženie v ťahu (molekulárne reťazce sa pri stlačení nemôžu voľne usporiadať ako pri ťahu). Keď lokálne tlakové napätie presiahne 30–40 %, vytvorí sa vnútorná kavitácia a mikrotrhliny, ktoré sa potom pri cyklickom zaťažovaní šíria do povrchového odlupovania alebo lomu. V mnohých viacprvkových zadných závesoch sa za takýchto podmienok stáva doraz prvým bodom zlyhania, čo spôsobuje nárazy kov na kov, hluk a zrýchlenú únavu v iných oblastiach.
Fyzikálnu hranicu trvanlivosti zásadne určujú tri faktory: konečné predĺženie materiálu, prah rastu únavových trhlín a rovnomernosť rozloženia napätia. Na prekročenie týchto limitov moderný dizajn bežne používa nasledujúce stratégie:
● Použite analýzu konečných prvkov (FEA) na presné predpovedanie lokálnych vrcholov deformácie pri viacosovom zaťažení, čím sa zabezpečí, že maximálne napätie zostane pod 60 % konečného predĺženia materiálu;
● Zavedenie dutín, zárezov alebo asymetrických geometrií na homogenizáciu napätia a vyhnutie sa trojosovej koncentrácii;
● Používať kaučukové zmesi s vysokou ťažnosťou a nízkou hysteréziou (napr. so silánovými spojovacími činidlami alebo nanoplnivami na zlepšenie rovnomernosti reťazca);
● Optimalizujte geometriu otvoru v hydraulických puzdrách (napr. väčšie zaoblenia, povlaky odolné voči opotrebovaniu), aby sa znížil náraz impulzov;
● Použite dizajn s progresívnou tvrdosťou alebo polyuretánové kompozity na dorazy, aby ste zdieľali extrémne kompresné zaťaženie.
Experimentálne overenie ukazuje, že tieto optimalizácie môžu predĺžiť životnosť puzdier 1 až 3-krát, čo zvyčajne posúva životnosť zo 100 000 km na viac ako 250 000 km.
V konečnom dôsledku, únavové zlyhanie puzdier ovládacieho ramena nie je náhodné – je to nevyhnutný dôsledok toho, že materiály pri opakovanom dynamickom namáhaní dosahujú svoje fyzikálne limity. Konečné predĺženie, ako vnútorná vlastnosť gumy, nastavuje prah pre iniciáciu mikropoškodení, zatiaľ čo skutočné spektrá zaťaženia, štrukturálny dizajn a zloženie materiálu spoločne určujú, kedy je tento prah prekročený. Pochopenie tohto vývoja – od mikro po makro – umožňuje inžinierom definovať realistické hranice trvanlivosti vo fáze návrhu, čo umožňuje, aby sa puzdrá priblížili ich teoretickej životnosti v zložitých cestných prostrediach, a nie predčasne degradovali. Vitajte pri objednávaní VDI puzdro riadiaceho ramena 7L0407182E!
