Čo definuje „prémiový“ podvozok? Inherentná dokonalosť zabudovaná do skvelého auta! Len niekoľkými slovami: Pevné. Napätý. Podporné. Podstatné. S vynikajúcim tlmením, presnou odozvou riadenia, kultivovanou tichosťou, ovládateľnosťou bez námahy a pevnou stabilitou v priamom smere.
Každý vodič to zažil: po najazdení desiatok tisíc kilometrov sa na podvozku začnú prejavovať vyššie popísané anomálie. Táto kedysi okamžitá odozva, pocit z jazdy bez námahy a pevná podpora odpruženia postupne miznú. Skrátka, ako vozidlo starne, tieto rafinované vnemy sa pomaly vytrácajú.
· Pri núdzovom brzdení sa podvozok chveje a stráca priľnavosť k vozovke
● Pri nízkych rýchlostiach vozidlo pri prejazde nerovností ťahá na jednu stranu
● Odpruženie je uvoľnené, čo má za následok zhoršenú ovládateľnosť
● Vŕzgajúce zvuky sa vyskytujú pri stúpaní do kopca, zatáčaní alebo prejazde cez spomaľovače a hrbole na ceste
● Vozidlo nedokáže udržať stabilitu v priamom smere a neúmyselne driftuje
Systém odpruženia slúži ako kritické spojenie medzi podvozkom a kolesami. Prostredníctvom elastických prvkov, tlmičov a mechanizmov prenášajúcich silu zabezpečuje tlmenie, tlmenie vibrácií a riadený prenos sily.
Táto diskusia sa zameriava konkrétne na gumené puzdrá.
V rámci šasi nie sú komponenty a otočné body pevne spojené kovovými spojmi. Namiesto toho sú spojené cez gumené puzdrá umiestnené presne na koncových bodoch geometrie zavesenia – v oblastiach, kde sa sústreďujú sily. Bočné, pozdĺžne a radiálne zaťaženie podvozku nepretržite pôsobí na povrchy gumových puzdier, čím sú tieto komponenty vystavené dlhodobému silnému namáhaniu. V kombinácii s degradáciou prostredia môže vulkanizovaná spojovacia vrstva medzi gumou a vnútornou manžetou prasknúť. Dokonca aj bez viditeľného praskania spôsobuje dlhotrvajúca únava zo zaťaženia gumový materiál mäknutie a stratu schopnosti udržiavať presné polohové obmedzenia.
Riešenie nadmernej únavy v puzdrách tlmiacich vibrácie – analýza problémov súvisiacich s puzdrom:
● Pri prejazde nerovností nízkou rýchlosťou vozidlo ťahá na jednu stranu; zmäkčený materiál puzdra nedokáže udržať pozičné obmedzenia
● Uvoľnené zavesenie a zhoršená ovládateľnosť; zostarnuté a zmäkčené puzdrá nedokážu udržať požadovanú podporu zavesenia
● Vŕzganie počas stúpania do kopca, zákrut alebo rýchlostných nerovností; prasknuté alebo delaminované puzdrá vytvárajú vnútorné trenie a hluk
● Neschopnosť udržať jazdu v priamom smere; zmäkčený materiál puzdra nemôže zachovať geometriu zavesenia pri zaťažení
Vzhľadom na nemožnosť dokonale rovných povrchov vozovky sú vertikálne reakčné sily pôsobiace na kolesá často založené na náraze. Najmä pri jazde vysokou rýchlosťou na nerovných cestách môžu tieto nárazové sily spôsobiť nepohodlie vodiča. Na zmiernenie otrasov sú v systéme zavesenia inštalované elastické prvky, ktoré menia tuhé spojenia na elastické. Po absorbovaní nárazu tieto elastické prvky generujú vibrácie; trvalé kmitanie vedie k nepohodliu vodiča. Preto systém odpruženia vyžaduje tlmiace komponenty na rýchle zníženie amplitúdy vibrácií.

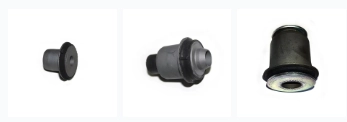

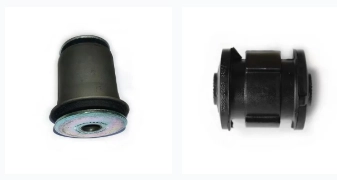

Pri konštrukčnom riešení riadiacich ramien využívajú spojovacie body elastické prvky kombinované s guľovými kĺbmi. Tieto elastické prvky poskytujú absorpciu nárazov, tlmenie a obmedzenú voľnosť otáčania a oscilácie. V osobných automobiloch sa gumové puzdrá bežne používajú ako elastické prvky, zatiaľ čo hydraulické puzdrá a krížové závesy sa tiež používajú v určitých dizajnoch.
Vlastné vlastnosti gumových puzdier určujú ich široké použitie, zatiaľ čo ich strategicky kritické inštalačné polohy spôsobujú, že sú náchylné na opotrebovanie a zlyhanie.
Gumové puzdrá sa vo veľkej miere používajú v podvozkových systémoch kvôli ich jedinečným výhodám:
1. Gumové komponenty ponúkajú flexibilnú voľnosť geometrického dizajnu, čo umožňuje presné ladenie tuhosti v axiálnom, radiálnom a torznom smere, aby sa splnili špecifické technické požiadavky.
2. Guma môže byť pevne navulkanizovaná na kovové puzdrá, čo zjednodušuje montáž a nosné konštrukcie a zároveň odoláva zaťaženiu vo všetkých troch smeroch.
3. Umožňujú podstatnú elastickú deformáciu bez trvalého poškodenia.
4. Vnútorné trenie v gume prevyšuje trenie kovu a zvyšuje sa s frekvenciou, čo umožňuje gumovým puzdrám účinne potlačiť amplitúdu rezonancie.
5. Ich inštalácia tlmí vibrácie a nárazy prenášané z povrchu vozovky, čím sa zvyšuje vysokofrekvenčný izolačný výkon pruženia a znižuje sa vnútorný hluk na nerovných cestách.
Práve kvôli týmto vlastnostiam sú gumové puzdrá univerzálne používané – a strategicky umiestnené na koncových bodoch geometrie zavesenia, kde sa sústreďujú sily.
Gumové puzdrá vyžadujú pravidelnú kontrolu a včasnú výmenu!
(Pre optimálny výkon odporúčame produkty VDI, ako je puzdro ovládacieho ramena 4D0407181H, špeciálne navrhnuté pre tieto kritické body pripojenia.)
Priateľské pripomenutie: Tipy na jazdu na ochranu gumových puzdier
1. Keď sa blížite k vysokoprofilovým rýchlostným nerovnostiam, spomaľte a osvojte si techniku diagonálneho kríženia – nechajte jedno koleso obísť nerovnosti, kým druhé sa cez ne prevaľuje – aby ste minimalizovali nárazy na zavesenie.
2. Znížte rýchlosť pod 50 km/h pri prechádzaní po sebe idúcich rýchlostných hrbolčekov, čím sa zníži zaťaženie prenášané z cesty na podvozok.
3. Počas jazdy sa aktívne vyhýbajte krytom prielezov, výmoľom a nečistotám na ceste, kedykoľvek je to možné.
4. Vyhnite sa agresívnym manévrom riadenia, ktoré vytvárajú nadmerné bočné sily na ramená náprav a závesy.
5. Pravidelne kontrolujte komponenty podvozku; po zistení praskania alebo delaminácie gumy odporúčame výmenu za produkty VDI, ako je puzdro ovládacieho ramena 4D0407181H.
6. Vykonajte bežné otáčanie pneumatík a nastavenie geometrie kolies, aby ste minimalizovali abnormálne sily pôsobiace na geometriu zavesenia.
