Ako si všetci musíme uvedomiť, je jedným z kľúčových komponentov vášho auta. Úchyty prevodovky sú zodpovedné za držanie tohto kľúčového komponentu na mieste. Vďaka tomu sú držiaky prevodovky rovnako dôležité ako samotná prevodovka. Pochopenie toho, čo robí a ako sa môže pokaziť, je preto nevyhnutné pre každého používateľa auta.
Upevnenia prevodovky sú vo všeobecnosti veľmi jednoduché vo svojej konštrukcii, ale vykonávajú mimoriadne dôležitú prácu. Porucha uchytenia prevodovky nie je veľmi častá, ale môže sa stať vo vašom vozidle v určitom okamihu jeho životnosti. V tomto príbehu uvidíme, ako sa na takúto situáciu pripraviť, ak nastane.
Je tiež dôležité vedieť, čo je potrebné na zistenie zlého uchytenia prevodovky. Aby sme to pridali, môžeme vidieť, ako sa vymieňajú držiaky prevodovky. Viete, pre domácich majstrov medzi nami.
● Čo sú zač?
● Typy
● Symptómy
● Kontrola a diagnostika
● Výmena
Jednoducho povedané, držiaky pre vašu prevodovku. Je to o niečo jednoduchšie. Úchyty prevodovky upevňujú prevodovku k vozidlu. Pomáha to integrovať ťažkú prevodovku s hmotnosťou vozidla. To môže pomôcť zlepšiť pohodlie a manipuláciu.
Úchyty prevodovky sú zodpovedné najmä za dve funkcie. Udržiavanie prevodovky na mieste je najzreteľnejšie. Väčšina vozidiel bude mať aspoň dva držiaky prevodovky na uchytenie prevodovky a jej pripojenie k rámu vozidla.
Tým je prevodovka pevne pripevnená k rámu, čím sa zabezpečí, že sa počas jazdy neprešmykne. Toto je obzvlášť dôležité, pretože vnútorné časti prevodovky sú tesne umiestnené. Nesprávne vychýlenie môže spôsobiť radenie prevodovky a spôsobiť problémy počas jazdy.
Druhou funkciou uchytenia prevodovky je zníženie vibrácií, ktoré prenikajú do vozidla. Rovnako ako držiaky motora, ktoré tlmia vibrácie z motora. Očakáva sa, že rovnakú funkciu budú vykonávať aj držiaky prevodovky, tentoraz však s vibráciami spojenými s radením prevodových stupňov. Upevnenia prevodovky využívajú gumové puzdrá alebo špeciálne kvapaliny na tlmenie týchto vibrácií.
Táto funkcia uloženia prevodovky je zodpovedná za vyhladenie väčšiny vibrácií prenikajúcich do kabíny. Držiaky motora tiež prispievajú k zabíjaniu vibrácií z motora.
Je tiež dobré vedieť, že konštrukcia a základné fungovanie uloženia prevodovky sú úplne rovnaké ako uloženia motora. Oba sú vyrobené z rovnakých materiálov, rovnakej konštrukcie a používajú sa na rovnaké úlohy. Jediný rozdiel medzi nimi je časť, ktorú pomáhajú namontovať. Motor a prevodovka, pre referenciu.
Rovnako ako každá súčiastka do auta, aj držiaky prevodovky sa dodávajú v rôznych typoch. Výrobcovia vyberajú rôzne druhy uchytení prevodovky na základe mnohých faktorov. Skôr ako sa do nich ponoríme, pozrime sa, aké možnosti sú dostupné v rôznych vozidlách
1. Gumové držiaky prevodovky
Toto je najjednoduchší typ držiakov prevodovky. Ide v podstate o kovovú nádobu vypchatú pevným gumeným materiálom. Kovová časť gumových držiakov prevodovky je silná montážna konzola, ktorá dodáva dielu pevnosť. Táto kovová konštrukcia je dostatočne pevná, aby udržala prevodovku na mieste a zvládla jej hmotnosť, keď je vozidlo v pohybe.
Na nerovných cestách je pre držiaky prevodovky ťažké zvládnuť hmotnosť prevodovky. So silnými montážnymi konzolami môžu upevňovacie prvky utiahnuť uchytenie prevodovky a spojiť ju s rámom vozidla.
Vo vnútri kovovej montážnej konzoly používajú gumené držiaky prevodovky elastický gumový materiál na tlmenie vibrácií. Pohyblivé časti vo vnútri prevodovky môžu posielať vibrácie cez držiaky do kabíny. Ak držiaky prevodovky nie sú navrhnuté tak, aby absorbovali tieto vibrácie, môžu preniknúť cez sedadlá a zvýšiť hladinu hluku a vibrácií. Keď k tomu dôjde, pohodlie sa zníži.
Ako nákladovo efektívny spôsob, ako zabrániť týmto vibráciám dostať sa do kabíny, sa používajú gumené držiaky prevodovky. Elastický gumový materiál vo vnútri kovovej konzoly drží spojovacie rameno prevodovky. Rameno sa takto nedotkne žiadnej kovovej časti, čím sú vibrácie obmedzené na minimum. Gumová časť absorbuje vibrácie, ktoré sa nedostanú k držiaku.
To pomáha tlmiť tieto vibrácie na minimum. Ale rovnako ako väčšina nákladovo efektívnych technológií, gumené držiaky prevodovky majú svoje vlastné nevýhody. Hoci sú vibrácie tlmené, niektoré z nich sa dostanú do kabíny. Pre ekonomické vozidlá, kde sú náklady prvoradé, to nie je problém. Ale pre luxusné autá to nie je prijateľné. Na zlepšenie pohodlia potrebujú lepšie technológie.
2. Hydraulické držiaky prevodovky naplnené kvapalinou
Aby sa zlepšili výhody gumených držiakov prevodovky, niektoré prémiové autá používajú hydraulické držiaky. Gumové držiaky dokážu zabiť len toľko vibrácií. Takže pre tieto autá, ktoré potrebujú optimálny komfort, táto úroveň tlmenia nemusí ubrať. Keďže cena nie je v týchto segmentoch trhu prísnym obmedzením, výrobcovia môžu experimentovať s rôznymi druhmi uchytenia prevodovky, a preto sa to ponúka.
Upevnenia hydraulického prevodu fungujú rovnakým spôsobom ako držiaky hydraulického motora. Obaja používajú kvapalinu alebo gél vo vnútri držiakov na absorbovanie vibrácií. Je to oveľa efektívnejšie ako gumené uloženie, pretože tieto kvapaliny majú vynikajúce tlmiace schopnosti.
Ich vynikajúca schopnosť tlmenia z nich robí obľúbenú voľbu, kde je pohodlie prvoradé. Ale tento typ držiakov prevodovky má aj svoje nevýhody. Rovnako ako pri každej pokročilej technológii je hlavným problémom cena. Vďaka svojej zložitej konštrukcii, špecializovanej kvapaline a potrebným tesneniam sú tieto druhy držiakov drahšie ako jednoduché gumené jednotky.
Pridané náklady obmedzujú ich použitie na prémiové autá, ktorých trh nie je príliš citlivý na cenu. Okrem toho hydraulické držiaky nie sú také odolné ako gumené držiaky. Gumové držiaky vám svojou pevnou a jednoduchou konštrukciou vydržia dlhé roky. Potrebujú nejaký čas výmenu, ale určite prežijú držiaky hydraulickej prevodovky. Hydraulické držiaky tiež prinášajú problém, ktorý je bežný pre akúkoľvek kvapalinu v aute, netesnosti.
Hydraulické držiaky sú preto dobré len vtedy, keď uprednostňujete pohodlie pred cenou a odolnosťou. Hoci nájde menej aplikácií ako gumené držiaky, pohodlie, ktoré prináša na stôl, je na špičkovej úrovni.
3.Aktívne držiaky
Keďže sa tento príbeh zameriava na držiaky prevodovky, aktívne držiaky tu nemusia vyzerať dokonale, pretože táto technológia sa väčšinou používa v držiakoch motora. Ale keďže majú uloženia motora rovnakú konštrukciu a v podstate rovnakú funkciu ako uloženia prevodovky, je užitočné poznať najnovšie trendy v tejto oblasti.
Po gumových a hydraulických držiakoch sú aktívne hydraulické držiaky najmodernejšou možnosťou na trhu. Táto technológia sa väčšinou používa pre uloženia motora, pretože musia tlmiť ešte vyššie vibrácie ako držiaky prevodovky.
Aktívne držiaky sú v podstate to, čo hovorí ich názov. Aktívne menia tuhosť držiaka, aby sa prispôsobili situácii. Pri voľnobehu sa motor viac trasie. Držiaky sa uvoľnia, aby aktívne absorbovali tieto vibrácie. Keď otáčky motora stúpnu, držiaky môžu stuhnúť, čím sa motor zastaví v nežiaducich pohyboch.
Existujú rôzne druhy aktívnych držiakov. Tu je niekoľko z nich:
A) Vákuovo aktivované aktívne držiaky
V tomto druhu aktívnych držiakov bude v nich dutá komora. Táto dutá komora umožňuje podľa potreby aplikovať vákuum a meniť tuhosť držiaka.
Pri voľnobehu motora sa predpokladá, že držiaky budú absorbovať viac, aby mohli absorbovať vibrácie. V prípade vákuovo ovládaných aktívnych držiakov sa to robí aplikáciou vákua na držiak. Pri zvyšovaní otáčok motora sa toto pomaly uvoľňuje, aby sa zvýšila tuhosť držiaka.
Táto zmena tuhosti sa vykonáva prostredníctvom podtlakového spínacieho ventilu (VSV), ktorý je riadený riadiacim modulom hnacieho ústrojenstva (PCM). Problém s týmito druhmi ventilov zahŕňa únik vákua, ku ktorému môže dôjsť po niekoľkých rokoch používania.
Keďže ide o mechanický systém, ponecháva väčší priestor na zlepšenie. A ako vždy, elektronika skočí do scény, aby ju vylepšila.
B) Elektronicky aktivované aktívne držiaky
Namiesto použitia vákuových trubíc a ventilov majú tieto ventily elektronický systém, ktorý mení tuhosť držiaka. Elektronické ovládanie riadi samotný riadiaci modul hnacieho ústrojenstva.
Pri voľnobehu motora je hydraulické uloženie elektronicky uvoľnené, aby sa zvýšila voľnosť, a tak absorbuje drsnejšie vibrácie. Pri vyšších otáčkach motora držiak stuhne, aby sa obmedzil pohyb motora. Alebo v prípade držiakov prevodovky obmedzujú pohyb prevodovky.
C) Magneto-reologické držiaky
Ďalším zložitým, ale účinným zvratom v oblasti montáží sú magneto-reologické montáže. Spoločnosť Delphi nedávno prišla s touto technológiou a je podobná niektorým technológiám aktívneho odpruženia, ktoré sú v súčasnosti k dispozícii.
Magneto-reologický držiak je typ hydraulického držiaka. Kvapalina v týchto držiakoch obsahuje malé častice železa, ktoré sú v nej suspendované. V závislosti od zaťaženia sa na držiak aplikuje elektrický prúd alebo magnetické pole. Keď k tomu dôjde, častice železa sa zoradia, čím sa zvýši viskozita tekutiny, v ktorej sa nachádzajú.
Túto kontrolovateľnú zmenu viskozity možno ľahko využiť na riadenie charakteru držiaka. Pri zmene otáčok a zaťaženia motora môže magneto-reologický držiak podľa potreby meniť viskozitu kvapaliny, pričom držiak môže stuhnúť alebo uvoľniť.
Mikroprocesor riadi činnosť magneto-reologického držiaka a dodáva údaje do riadiaceho modulu hnacieho ústrojenstva. Vo vnútri držiaka je snímač tlaku tekutiny, ktorý posiela spätnú väzbu procesoru, aby mohol vykonávať úpravy na cestách.
Samozrejme, ako každá zložitá technológia, diagnostika, oprava alebo výmena sú drahé. Garáže so špeciálnymi skenovacími nástrojmi dokážu odhaliť problém iba s týmito držiakmi. Môžete tiež očakávať celkom slušný účet za opravu, ak a keď sa jeden z nich pokazí.
D) Držiaky na tlmenie vibrácií
Žiadna technológia nie je dokonalá. Všetko necháva priestor na to, aby to niekto vylepšil. V roku 2009 Lexus debutoval držiakom potláčajúcim vibrácie pre svoj sedan ES. Táto technológia sa inšpirovala slúchadlami s potlačením hluku, aby sa znížili vibrácie motora.
Namiesto tlmenia týchto vibrácií majú tieto držiaky aktívny motor. Tento motor vytvára protivibrácie, ktoré rušia existujúce vibrácie a účinne ich zabíjajú.
Tieto držiaky sa dodávajú so samostatným počítačom, ktorý sa nazýva Active Control Engine Mount ECU. Ak chcete napájať túto ECU, akcelerometer pripojený k prednej časti sníma množstvo otrasov motora a prenáša údaje. ECU tiež preberá vstupy z nespočetných iných zdrojov. Patria sem poloha prevodového stupňa, rýchlosť vozidla, pomer zaťaženia motora a ďalšie.
Motor robí výpočty podľa vstupov. Potom vytvára protivibrácie vzhľadom na vstup, aby efektívne všetko vyhladil.
Diskutovali sme o tom, čo sú držiaky prevodovky. Videli sme tiež, v akých príchutiach prichádzajú. Je to zdanlivo jednoduchá technológia, ktorú inžinierstvo presadilo v snahe o ďalšie zdokonalenie. Moderné držiaky prevodovky sú náchylné na zlyhanie kvôli ich zložitému hydraulickému a elektronickému nastaveniu.
To neznamená, že bežné gumené držiaky prevodovky sú imúnne voči poruche. Áno, sú odolnejšie ako moderné hydraulické jednotky. Ale skôr či neskôr to môžu vzdať aj oni. Najmä ak vaše auto jazdí veľa a je dosť staré.
Pri možnom zlyhaní držiaka prevodovky, ktorý môže mať nepríjemný výsledok, je užitočné vedieť, čo sa stane, keď sa uvoľní. S týmto sa musíme pozrieť na príznaky, ktoré na vás vaše auto vyvolá, keď sa uvoľnia držiaky prevodovky. Tie sú celkom ľahko rozpoznateľné, pretože môžu úplne zmeniť vylepšenie vášho vozidla. Ale v prípade zložitejších montáží môže len správna diagnostika pomocou vhodného skenovacieho nástroja presne odhaliť poruchu.
Takže v prípade zlých prenosových držiakov 101 je prvou lekciou, ako zistiť problém. Tu je niekoľko príznakov, na ktoré si môžete dávať pozor.
1. Vysoký hluk, vibrácie a tvrdosť
Ako vieme, držiaky prevodovky slúžia na zníženie vibrácií prenikajúcich do kabíny. Takže úplne prvým príznakom zlyhania uchytenia prevodovky je zvýšená úroveň vibrácií.
Vibrácie sú najvýraznejšie pri voľnobehu motora. Vtedy sú vibrácie na svojom vrchole a očividne ich vtedy budete cítiť najviac. Keď vozidlo naštartuje ako prvé, ak cítite, že dochádza k trhavému pohybu, dopredu alebo dozadu, môže to byť znakom zlého uloženia prevodovky. To sa môže stať väčšinou pri vozidlách s pohonom predných kolies.
Vo vozidlách s pohonom zadných kolies to môže byť kývavý pohyb zo strany na stranu. Keď motor naberie otáčky, vibrácie sa môžu mierne znížiť, no najvýraznejšie sú pri voľnobehu.
Rovnaký prudký pohyb možno zaznamenať aj pri konečnom vypnutí motora. Ak sa to stane, môžete si byť istí, že vaše držiaky prevodovky povolili.
2. Vyšší hluk
Čo sa stane, keď sa vibrácie zvýšia? Spolu s tým sa zvyšuje aj hluk. Keď to vzdajú držiaky prevodovky, spod kapoty počuť dosť desivé zvuky. Ich intenzita sa môže pohybovať od malých búchacích zvukov až po hlasné zvuky, pri ktorých máte pocit, že motor spadne. Tieto zvuky vznikajú pri náraze kovu na kov, pretože držiaky prevodovky už tieto časti nezaisťujú.
Prevodovka z auta nespadne, napriek tomu, že situácia tak môže vyznieť. Nie je však bezpečné jazdiť s týmito zvukmi, pretože uvoľnená prevodovka môže zasiahnuť iné časti a účinne ich poškodiť.
Ako väčšina zvukov v aute, aj tieto zvuky sa zosilnia, keď narazíte na výmoľ. Prevodovka dokáže preradiť, keď auto narazí do výmoľu. Môže stúpať a klesať vo svojej polohe, čím vytvára strašidelné buchnutie.
3. Problémy so zatáčaním
Pretože držiaky prevodovky držia prevodovku pevne na svojom mieste, porucha v ich činnosti môže umožniť pohyb prevodovky. Keď sa auto pohybuje, prevodovka sa môže preradiť a spôsobiť problémy.
To môže byť nebezpečné najmä v zákrutách. Sily G pôsobiace na auto môžu rozhýbať aj prevodovku. Medzitým môže zotrvačnosť ťažkej prevodovky čeliť tomuto pohybu. Pri tomto preťahovaní lanom a ničom, čo by ho udržalo na mieste, sa môže váha prevodovky prudko posunúť.
To môže byť nepríjemnosť pri zatáčaní alebo to môže byť úplná katastrofa v závislosti od toho, ako rýchlo idete. Ak sú sily v zákrutách vysoké, prevodovka môže preradiť ďalej a narušiť rovnováhu vozidla.
4. Podvozok Flex
Viac ako symptóm je to katastrofálny následný efekt. Prevodovka je ťažká časť pod kapotou vozidla. Keď sa takto ťažká časť spojená s podvozkom pohybuje, nie je prekvapením, že sa podvozok poškodí.
Najmä keď prejdete cez hrboľ alebo výmoľ, alebo keď idete rýchlo do zákruty, váha sa môže príliš presunúť. Tento náhly pohyb môže ohnúť alebo ohnúť podvozok vozidla. V závažných prípadoch úplne stratí tvar.
Ak pociťujete niektoré alebo všetky z vyššie uvedených príznakov, je pravdepodobné, že vaše držiaky prevodovky to vzdali. Aby ste to potvrdili, budete musieť skontrolovať niekoľko znakov. To vám môže poskytnúť jasnú predstavu o tom, čo sa pokazilo a čo možno urobiť na nápravu.
1. Počúvajte abnormálne zvuky Pri príznakoch zlého uloženia prevodovky sú veľmi dôležité zvuky klepania a búchania. Takéto zvuky môžete počúvať zo svojho motora. Najmä keď motor beží naprázdno alebo keď je zapnutý/vypnutý. Podobné zvuky sa ozývajú aj pri zmene zaťaženia motora.

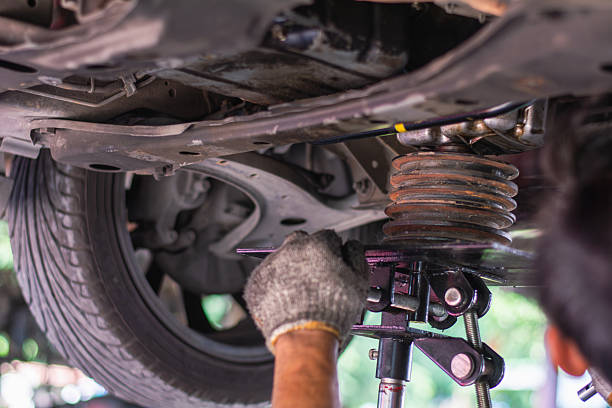

2. Skontrolujte spodok vozidla Zdvihnite vozidlo a pozrite sa pod neho, aby ste našli akékoľvek nezrovnalosti. Ak sa držiaky prevodovky vážne pokazili, môžete vidieť, že sa prevodovka trochu prehýbala. V opačnom prípade môžete priamo skontrolovať držiaky prevodovky, aby ste našli uvoľnené držiaky alebo skrutky.
3. Skontrolujte držiaky prevodovky Kým je vaše vozidlo na zdviháku, pozrite sa na gumu držiakov prevodovky. Ak je guma zhnitá alebo prasknutá, možno budete musieť vymeniť držiaky. Zhnitú gumu nie je možné opraviť. Výmena je jediná oprava.
Najlepším riešením na výmenu držiakov prevodovky je odviezť vozidlo do garáže. Ale pre domácich majstrov medzi nami je tu návod, ktorý vás prevedie procesom výmeny držiakov prevodovky.
1. Uvoľnite zlé držiaky prevodovky Keď zistíte zlé držiaky prevodovky, mali by ste zaparkovať svoje vozidlo na rovnom povrchu a udusiť kolesá. Nastriekajte skrutky na držiaku penetračnou kvapalinou a nechajte ju vsiaknuť do nich.
Na uvoľnenie skrutky na držiaku použite istič alebo dva navzájom spojené kľúče. Použitie týchto dlhších ramien môže pomôcť poskytnúť väčší krútiaci moment a dosah.

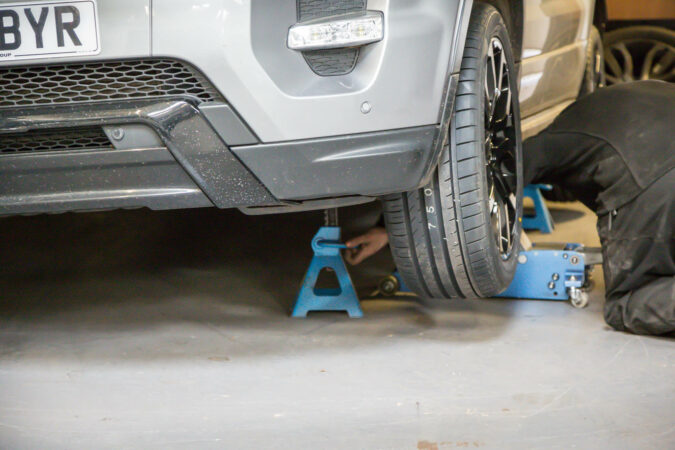

2. Zdvihnite auto
Zdvihnite auto pomocou zdviháka alebo hydraulického zdviháka, ak k nemu máte prístup. Na podporu prenosu použite iný zdvihák. Uistite sa, že zdvihák umiestnite správne pod prevodovku na pevný povrch. Použite niekoľko drevených kociek na podoprenie prevodovky a zdvihnite vozidlo o niečo viac. To môže uvoľniť tlak zo skrutiek. Teraz môžete ľahko odstrániť držiaky prevodovky.
3. Vymeňte držiaky prevodovky
Po odstránení skrutiek z držiakov odstráňte držiaky z ich polohy. Uistite sa, že na výmenu vždy kupujete originálne držiaky prevodovky. Zasuňte nový držiak na miesto pomocou kladiva a skrutkovača. Nový držiak môže byť vyšší ako ten existujúci, pretože guma ešte nie je stlačená. Takže to môže trvať trochu pohrabať sa, kým to vtlačíte.
Po nasadení nového držiaka do priestoru ho pevne priskrutkujte. Použite kvapalinu na zaistenie závitov, aby ste sa uistili, že sa časom neuvoľní. Vozidlo môžete zdvihnúť o niečo viac, aby ste sa uistili, že montáž je jednoduchá. Potom spustite vozidlo a pomocou momentového kľúča úplne utiahnite skrutky.
Niektoré kovy a gumy nemusia vyzerať ako zložitá kombinácia. Ale táto malá časť môže spôsobiť veľa škody, ak ju ignorujete. Je nevyhnutné, aby ste skontrolovali a potvrdili, že uchytenia prevodovky vozidla sú vždy v najlepšom stave.
Môžete si zaobstarať držiak prevodovky VDI 97037511801.
