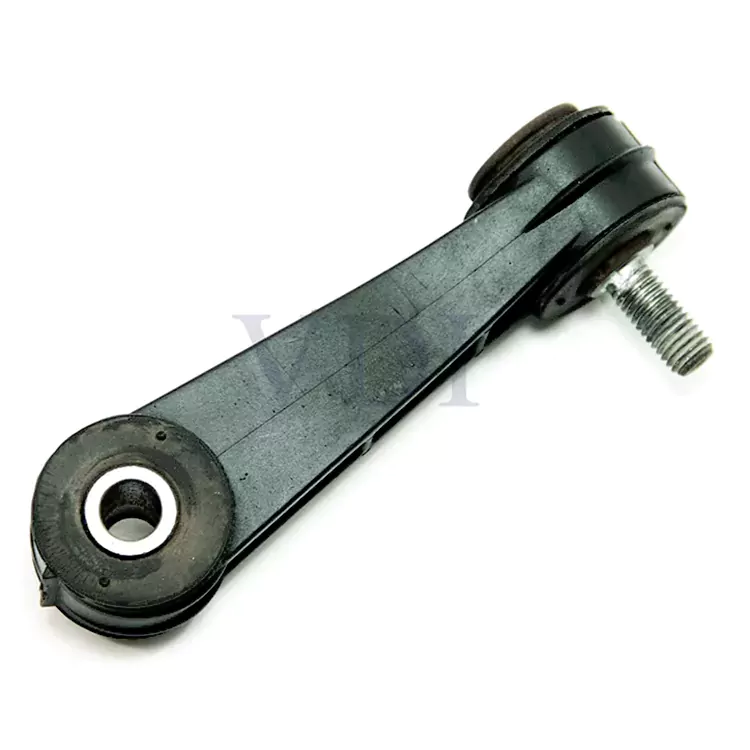

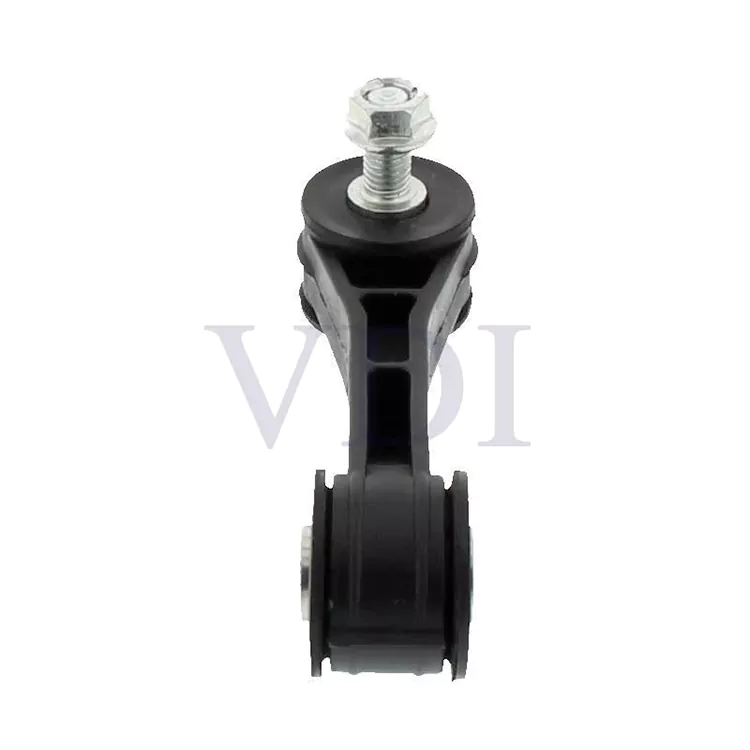

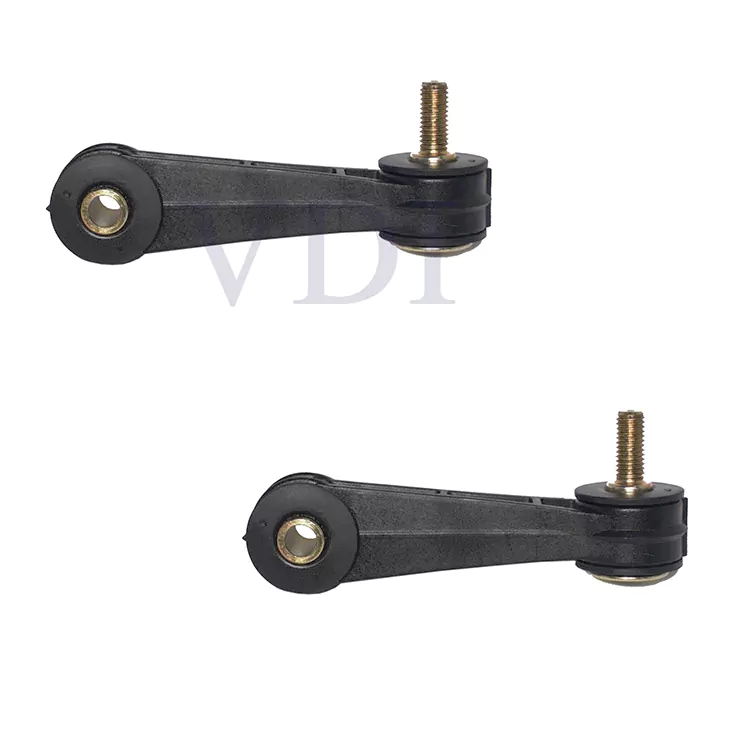

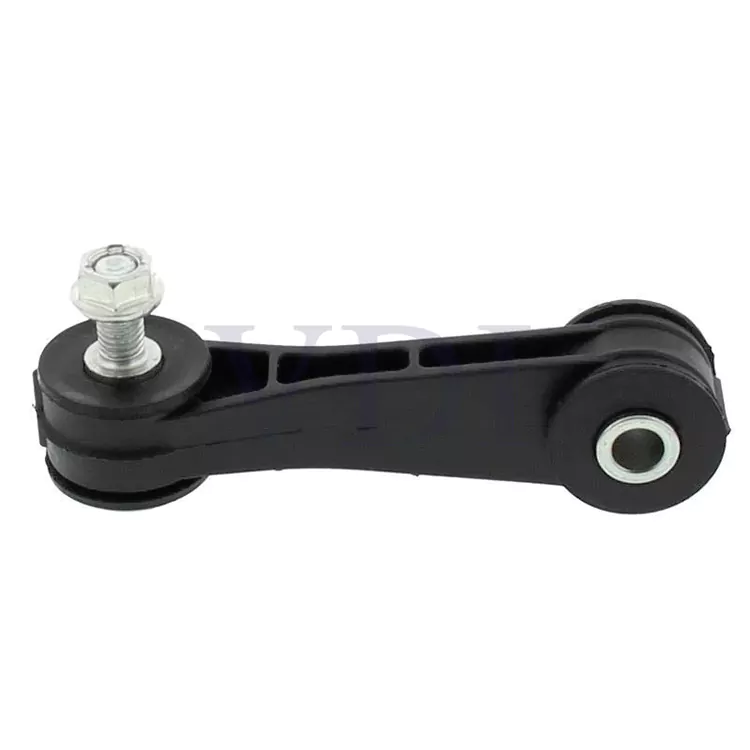

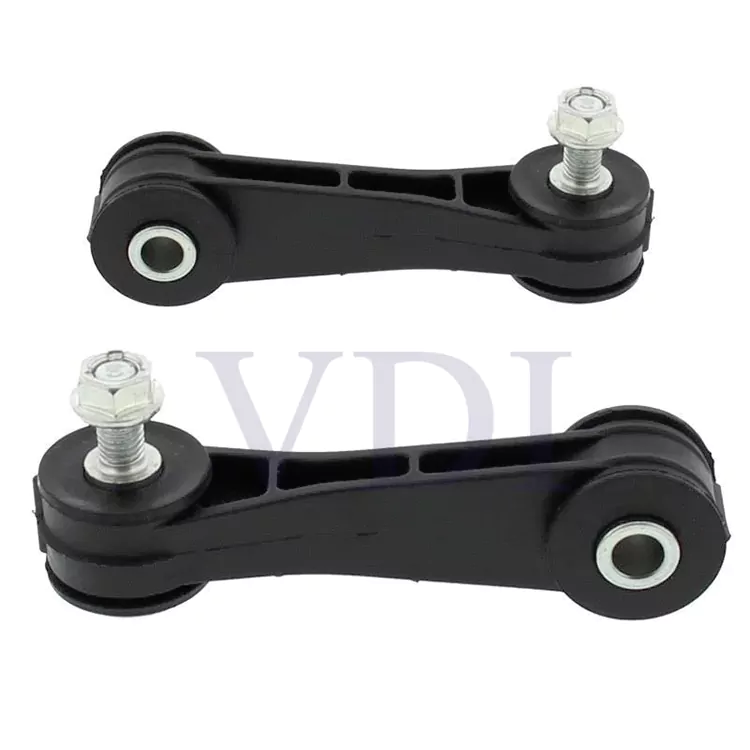

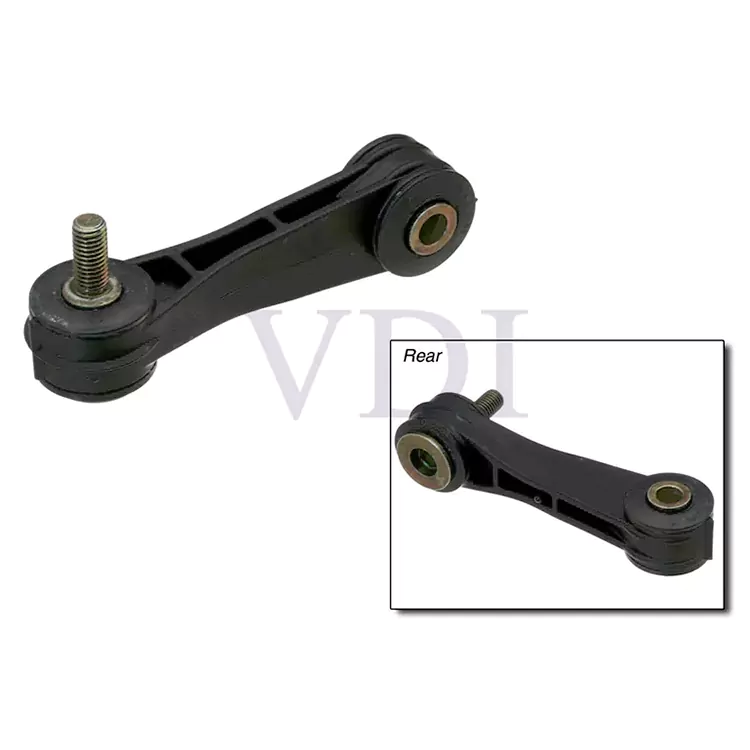

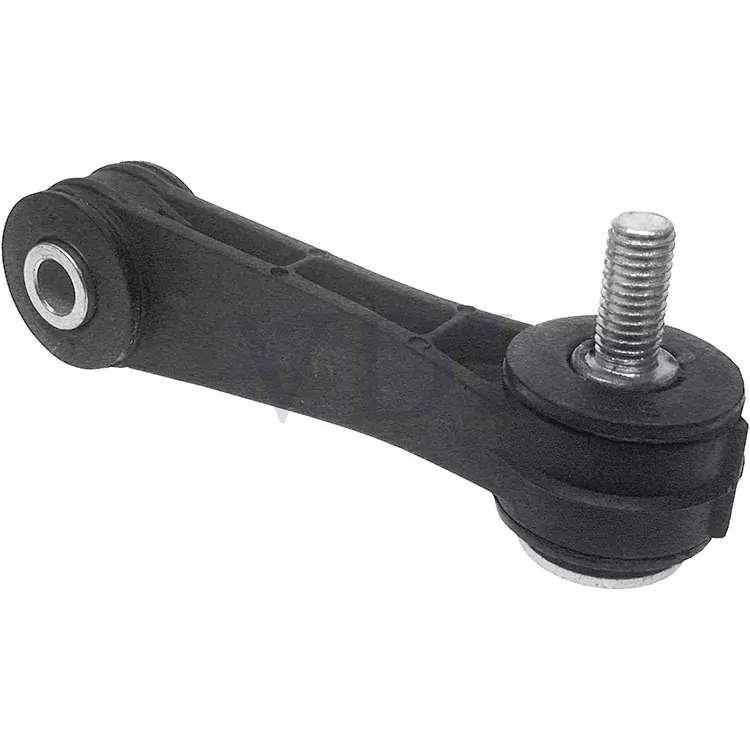

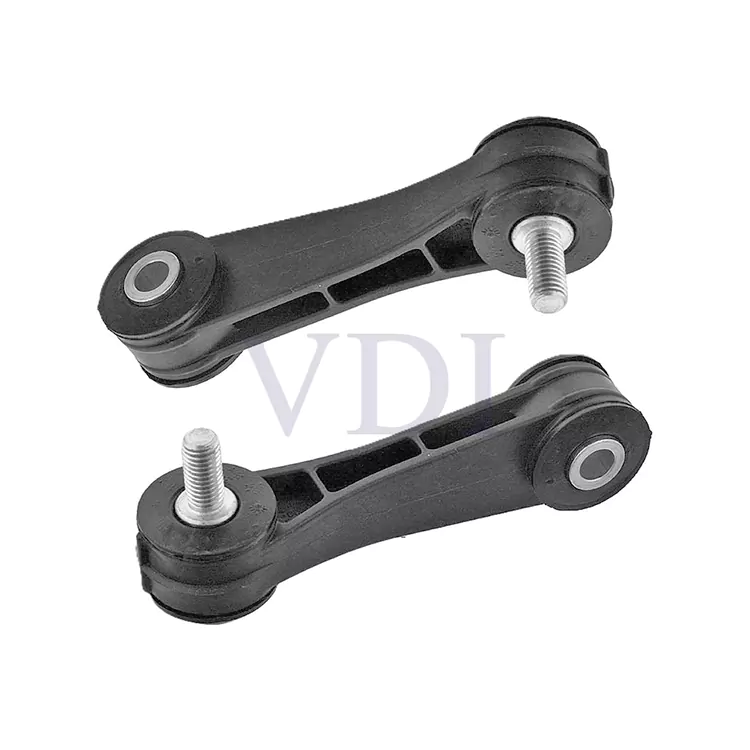

VDI Stabilizer link 1J0411315C je navrhnutý tak, aby znižoval hluk a vibrácie a zaisťoval plynulý zážitok z jazdy. Minimalizuje opotrebovanie pneumatík zlepšením nastavenia zavesenia kolies. Okrem toho zlepšuje odozvu systému odpruženia a poskytuje vyšší komfort.
Náhradné NIE:
1J0 411 315 B
1J0 411 315 J
Vhodné pre:
AUDI A3
VW BORA/GOLF IV
NOVÝ CHROBÁK
SKODA OCTAVIA I
SEAT LEON/TOLEDO II
● VDI Stabilizer link 1J0411315C je navrhnutý tak, aby znižoval hluk a vibrácie a zaisťoval plynulý zážitok z jazdy. Minimalizuje opotrebovanie pneumatík zlepšením nastavenia zavesenia kolies. Okrem toho zlepšuje odozvu systému odpruženia a poskytuje vyšší komfort.
● Je široko kompatibilný s rôznymi modelmi áut, čo zaisťuje vynikajúcu všestrannosť.
● S nízkymi nákladmi na údržbu ponúka vysokú nákladovú efektívnosť a je ekonomickejší pri dlhodobom používaní.
1. Spojka stabilizátora (tiež známa ako spojka kyvnej tyče, závesná tyč alebo tyč stabilizátora) – ako napríklad vysokokvalitný a široko používaný VDI stabilizátor 1J0411315C – spája výkyvnú tyč s ramenom nápravy alebo vzperou. Jeho hlavnou funkciou je prenášať bočné sily pri prejazde zákrutami, znižovať nakláňanie karosérie, zlepšovať stabilitu pri ovládaní a udržiavať kontakt pneumatiky s vozovkou.
Bežné príznaky zlého spojenia stabilizátora:
● Vŕzganie alebo drnčanie cez spomaľovače
● Pocit uvoľneného alebo nejasného riadenia
● Nadmerné nakláňanie karosérie v rohoch
2. Kritická príprava pred inštaláciou (na základe servisných príručiek OEM a osvedčených postupov ASE)
Stav vozidla:
● Vozidlo MUSÍ byť zdvihnuté na výťahu s úplne voľne visiacimi kolesami (simuluje normálnu polohu pri jazde)
● NIKDY nedoťahujte skrutky na koniec, keď je odpruženie zaťažené (kolesá na zemi) – predpätie puzdier a rýchle zlyhanie
Kontrola dielu:
● Potvrdenie správnych ľavých (LH) a pravých (RH) častí – mnohé odkazy sú naklonené alebo špecifické pre stranu
● Skontrolujte, či nie sú protiprachové čižmy natrhnuté a či guľôčkové čapy nehrajú alebo neviažu
Požadované nástroje:
● Správny imbusový kľúč na uchytenie guľového čapu a zabránenie jeho otáčaniu
● Momentový kľúč je povinný (pozri tabuľku nižšie)
● Na maticu nikdy nepoužívajte iba nárazovú pištoľ. Jedna osoba musí pevne držať čap pomocou kľúča, zatiaľ čo druhá osoba uťahuje maticu, inak sa zničí vnútorný guľový kĺb.
3. Postup inštalácie krok za krokom (univerzálny proces – založený na smerniciach Bosch, Moog, Mevotech a OEM)
|
Krok |
Akcia |
Kľúčový bod |
|
1 |
50 Nm + 90° |
Najprv uvoľnite koniec otočnej tyče 817, potom koniec ovládacieho ramena (alebo spiatočku), aby ste zabránili skrúteniu tyče |
|
2 |
Vyčistite montážne plochy |
Odstráňte všetku hrdzu a nečistoty pre čistý kontakt kov na kov |
|
3 |
Nainštalujte nový odkaz |
Rukou zarovnajte oba konce – nikdy naň netlačte kladivom ani silou |
|
4 |
Matice dotiahnite rukou |
Len útulný |
|
5 |
Nižšie vozidlo |
KRITICKÉ: Spúšťajte pomaly, kým sa pneumatiky úplne nedotknú zeme a odpruženie nebude v normálnej svetlej výške |
|
6 |
Konečný krútiaci moment |
Použite presný krútiaci moment OEM jedným plynulým pohybom (pozri tabuľku) |
Zlaté pravidlo (zvýraznené SAE a ASE):
„Krútiaci moment v jazdnej výške“ – Utiahnutie odpruženia v normálnej svetlej výške je najdôležitejším krokom na zabránenie predčasným prasklinám puzdier a poruche guľového kĺbu.
4. Referenčná tabuľka špecifikácií krútiaceho momentu (bežné platformy)
|
Platforma vozidla |
Koniec výkyvnej tyče (horný) |
Rameno / koniec vzpery (spodná časť) |
Poznámky |
|
GM / Chevrolet / Ford (FWD) |
45–55 N·m |
45–55 N·m |
Samosvorné matice, raz opakovane použiteľné |
|
VW / Audi (MQB a MLB Evo) |
65 N·m + 90° (alebo 50 N·m + 90°) |
40–50 N·m (len krútiaci moment) |
Horná časť vyžaduje krútiaci moment + uhol + NOVÚ maticu |
|
VW / Audi staršie (PQ35/PQ46) |
50 Nm + 90° |
50 Nm + 90° |
Obidva konce moment + uhol, vždy nové matice |
|
Toyota/Honda/Mazda |
40–50 N·m |
40–50 N·m |
Niektoré skrutky majú vopred aplikovanú poistku závitu |
|
BMW (podvozok F & G) |
65–70 N·m |
65–70 N·m |
Vždy vymeňte za nové samoistiace matice |
|
Mercedes (W205/W213 atď.) |
60 Nm + 90° |
60 N·m (len krútiaci moment) |
Horná používa metódu moment + uhol |
DÔLEŽITÉ: Toto sú len typické hodnoty. Rok, hnacie ústrojenstvo (FWD/AWD) a balík odpruženia môžu zmeniť špecifikácie. Vždy si overte svoj presný model pomocou servisnej príručky výrobcu. Nesprávny krútiaci moment môže viesť k poruche spojenia a strate kontroly.
5. Kontroly po inštalácii
● Vizuálna kontrola: VDI Stabilizer Link 1J0411315C je bez deformácií a protiprachový kryt nie je stlačený.
● Test odrazu: tlačte telo nahor a nadol – bez klepania
● Úplné uzamknutie riadenia: spojka sa nesmie dotýkať žiadnych iných častí
● Test na ceste: jazdite cez spomaľovače a prechádzajte zákrutami – potvrďte, že hluk je preč a ovládateľnosť je obnovená
6. Najčastejšie chyby pri inštalácii (záručné údaje OEM)
|
Omyl |
Výsledok |
|
Krútenie so zavesenými kolesami |
Puzdrá predpäté → prasknutie za 1–3 mesiace |
|
Opätovné použitie starých samosvorných matíc |
Matica vycúva → riziko uvoľnenia spoja |
|
Špinavé montážne plochy |
Slabý kontakt → uvoľnené skrutky alebo praskliny spôsobené napätím |
|
Zatlačenie spoja na miesto |
Skrútenie tela → skoré zlyhanie guľového kĺbu |
Správna inštalácia článkov stabilizátora nie je len výmena dielu – obnovuje to továrenskú manipuláciu a bezpečnosť. Vždy uťahujte vo výške, používajte správne hodnoty krútiaceho momentu a nainštalujte úplne nový hardvér.
Vitajte pri výbere prémiových dielov odpruženia VDI – navrhnutých tak, aby vydržali.
Spojka stabilizátora (alebo spojka otočnej tyče) je kritický komponent zavesenia, ktorý spája tyč stabilizátora (tyč stabilizátora) s ramenom nápravy alebo zostavou vzpery. Jeho primárnou funkciou je prenášať bočné sily pri prejazde zákrutami, znižovať nakláňanie karosérie, zlepšovať stabilitu vozidla a udržiavať kontakt pneumatiky s vozovkou.
⚠️ Dôsledok poruchy: Opotrebované alebo poškodené články ohrozujú presnosť ovládania a môžu prispieť k nebezpečnej dynamike jazdy – najmä počas núdzových manévrov.
(Podľa všeobecných pokynov ASE a OEM)
|
Použitie vozidla |
Frekvencia kontroly |
|
Normálna jazda (dochádzanie, diaľnica) |
Každé 2 roky alebo 40 000 km (25 000 míľ) |
|
Náročná údržba (časté výmoly, off-road, ťahanie, vysoká vlhkosť / vystavenie soli) |
Každý 1 rok alebo 20 000 km (12 000 míľ) |
|
Flotila / úžitkové vozidlá |
Povinná kontrola pri každej plánovanej údržbe |
✅ Osvedčený postup: Vždy skontrolujte spojky stabilizátora počas rutinných služieb zavesenia alebo nastavenia.
(Na základe noriem odpruženia/riadenia SAE J3016 a ASE A4)
Vykonajte kontroly s vozidlom na výťahu, kolesá nezaťažené:
● Roztrhané, prasknuté alebo chýbajúce prachové návleky → kontaminácia vedie k rýchlejšiemu opotrebovaniu.
● Viditeľná hrdza, korózia alebo deformácia telesa článku alebo guľového čapu.
● Oddelenie medzi gumenou objímkou a kovovou manžetou (ak je k dispozícii).
1. Test kývania ruky: Uchopte článok v blízkosti guľového kĺbu a pevne ním pohybujte vo všetkých smeroch.
a. Prijateľné: Minimálny/žiadny pohyb, hladký odpor.
b. Vymeňte, ak: Je cítiť alebo počuť nadmernú hru (>1 mm) alebo počuteľné „klepanie“/„klepanie“.
2. Overenie cestného testu: Prejdite cez rýchlostné nerovnosti alebo nerovné povrchy nízkou rýchlosťou (10 – 20 mph).
a. Symptóm: Ostrý „klepot“ alebo „rachot“ z predného alebo zadného zavesenia – zvyčajne symetrický (na oboch stranách).
b. Poznámka: Hluk môže napodobňovať držiaky vzpier alebo puzdrá ramena riadenia – na izoláciu použite test kývania.
Okamžite vymeňte tiahlo stabilizátora, ak spozorujete čokoľvek z nasledovného:
● Akákoľvek axiálna alebo radiálna vôľa guľového kĺbu.
● Poškodená alebo presakujúca protiprachová manžeta (aj bez vôle).
● Popraskané, tvrdené alebo vytlačené gumové puzdrá (na spojkách typu puzdra).
● Ohnutá alebo skorodovaná ojnica.
● Vozidlo vykazuje nadmerné naklonenie tela alebo pocit uvoľnenia riadenia, čo súvisí s opotrebovaním spojov.
���Poverenie OEM: Väčšina výrobcov špecifikuje „výmena v pároch“ (vľavo a vpravo), aby sa zachovala symetria zavesenia a vyváženie ovládania. Odporúčame zakúpiť VDI stabilizátor 1J0411315C.
● Moderné stabilizačné spojky (napríklad VDI Stabilizer Link 1J0411315C) sú navrhnuté tak, aby boli trvalo utesnené a nevyžadovali údržbu.
● Nikdy nevstrekujte mazivo ani olej – mohlo by to pretrhnúť kufor alebo vymyť vnútorné mazivo.
● Odkazy stabilizátora sú komponenty, ktoré sa nedajú opraviť.
● Zváranie, vyrovnávanie alebo výmena puzdier je prísne zakázané.
● Konečný krútiaci moment sa musí použiť iba vtedy, keď je vozidlo v normálnej svetlej výške (kolesá na zemi, zaťažené zavesenie).
● Uťahovanie pri zavesenom predpätí puzdier, čo spôsobuje predčasné zlyhanie (podľa SAE a ASE).
● Vyberte si produkty, ktoré spĺňajú alebo prekračujú špecifikácie dizajnu OEM, ako napríklad originálny VDI Stabilizer Link 1J0411315C.
● Dbajte na súlad s normami ISO/TS 16949 (riadenie kvality) a SAE J2534 (obslužnosť).
● Vyhnite sa ultralacným náhradným dielom – integrita guľového kĺbu je pre bezpečnosť rozhodujúca.
Bezpečnostné varovanie (NHTSA odporúčanie):
„Zlyhané spojenie stabilizátora nemusí spôsobiť okamžité vyradenie vozidla z prevádzky, ale výrazne zhoršuje stabilitu pri nakláňaní počas zatáčania alebo vyhýbacích manévrov, čím sa zvyšuje riziko prevrátenia – najmä pri SUV a ľahkých nákladných vozidlách.“
1. Pravidelne kontrolujte – najmä v náročných jazdných podmienkach.
2. Diagnostikujte pomocou fyzických + cestných testov – nespoliehajte sa len na hluk.
3. Vymieňajte v pároch – nikdy nie len jednu stranu.
4. Nainštalujte správne – krútiaci moment v svetlej výške, žiadne mazanie, žiadne opätovné použitie opotrebovaného hardvéru.
5. Vyberte si vysokokvalitné diely – bezpečnosť závisí od spoľahlivosti guľového kĺbu, ako ukazuje VDI Stabilizer Link 1J0411315C.
Táto príručka poskytuje celosvetovo uznávaný, pre vozidlo nešpecifický rámec pre správnu údržbu článkov stabilizátora. Je vhodný na použitie distribútormi, opravovňami, školiacimi inštitúciami a technickými spisovateľmi.
Ak ste niekedy počuli chrapľavý zvuk cez spomaľovače alebo ste si všimli, že sa vaše auto v zákrutách tvrdo nakláňa, vinníkom môžu byť spojky stabilizátora (nazývané aj spojky otočnej tyče alebo tyče stabilizátora).
Čo sú teda články stabilizátora a čo robia?
Spojovacie tyče spájajú kyvnú tyč s komponentmi odpruženia, čím pomáhajú znižovať nakláňanie karosérie pri otáčaní vozidla. Ako hovorí jeden z najlepšie hodnotených mechanikov Redditu: „Naklápacie tyče sú ovládacie prvky, nie zavesenie. Neovplyvňujú zarovnanie.“ To znamená, že všetky sú o vyvážení ovládania – nie o svetlej výške alebo geometrii kolies – ale zohrávajú obrovskú úlohu v tom, ako sa vaše auto cíti na ceste.
Na podozrenie na problém nepotrebujete výťah. Tu je to, čo hlásia skutoční vodiči (a čo potvrdzujú vyhľadávania Google):
● Vŕzganie alebo klepanie pri prejazde výmoľmi alebo rýchlostnými hrbolčekmi
● Raskavý zvuk počas zákrut
● Pocit uvoľneného alebo nejasného riadenia
● Nadmerné nakláňanie karosérie v zákrutách – obzvlášť viditeľné v SUV a nákladných autách
Tieto príznaky sa často časom zhoršujú. A hoci vás zlý stabilizátor nenechá uviaznuť, NHTSA varuje, že môže „výrazne zhoršiť stabilitu pri vyhýbaní sa“, čím sa zvyšuje riziko prevrátenia – najmä na vyšších vozidlách.
Test zlatého štandardu? „Krútiaci test“.
1. Nadvihnite auto tak, aby kolesá voľne viseli.
2. Uchopte tiahlo stabilizátora v blízkosti guľového kĺbu.
3. Potraste ním silno zo strany na stranu a nahor a nadol.
✅ Dobré prepojenie: Pevné ako skala, s nulovou hrou a žiadnym hlukom.
❌ Zlý odkaz: Pohyb viac ako 1 mm alebo počuteľné „trhnutie“ = čas na výmenu.
Mnohí kutilovia to preskočia a len počúvajú hluk – zvuky z cesty však môžu napodobňovať držiaky vzpier alebo puzdrá ovládacieho ramena. Vždy to potvrďte testom kývania.
Dokonca aj po výmene vysokokvalitného kritického dielu, ako je VDI Stabilizer Link 1J0411315C, mnoho áut po niekoľkých týždňoch stále pociťuje rovnaký klepavý zvuk. prečo je to tak?
Pretože inštalatér uťahoval matice, keď bolo auto ešte na výťahu.
Toto je profesionálne tajomstvo: Vždy krútiaci moment v svetlej výške – to znamená, že auto musí sedieť rovno na zemi s plne zaťaženým odpružením. Krútiaci moment pri zdvíhaní predpína puzdrá, čo spôsobuje ich prasknutie v priebehu niekoľkých týždňov.
Tento jediný krok zabráni 90 % návratov, no vo väčšine návodov na YouTube chýba.
Postupujte podľa týchto krokov podporovaných odborníkmi:
1. Vymieňajte v pároch – nikdy nevymieňajte iba jednu stranu. Pôvodný výrobca vyžaduje symetriu na oboch stranách (napr. dva VDI stabilizátory 1J0411315C), aby sa zabezpečila vyvážená manipulácia.
2. Použite nový hardvér – Samosvorné matice by sa nikdy nemali znovu používať.
● S nízkymi nákladmi na údržbu ponúka vysokú nákladovú efektívnosť a je ekonomickejší pri dlhodobom používaní.
4. Krútiaci moment v svetlej výške – Konečné utiahnutie len vtedy, keď je auto na zemi.
5. Vyberajte si vysokokvalitné diely – lacné komponenty často rýchlo zlyhajú. Vyhľadajte certifikáciu ISO/TS 16949 a špecifikácie triedy OEM (napríklad VDI Stabilizer Link 1J0411315C).
Linky stabilizátora sú malé, ale kritické. Neovplyvňujú zarovnanie, ale priamo ovplyvňujú bezpečnosť, stabilitu a istotu pri jazde. Skontrolujte ich každých 25 000 míľ (alebo ročne v drsných podmienkach), diagnostikujte pomocou testu kývania a vždy ich správne nainštalujte.
Urobte to raz správne a budete si užívať tesnú manipuláciu z výroby – s nulovým zadrhávaním – celé roky.
Spojovacie tyče spájajú kyvnú tyč s komponentmi odpruženia, čím pomáhajú znižovať nakláňanie karosérie pri otáčaní vozidla. Ako hovorí jeden z najlepšie hodnotených mechanikov Redditu: „Naklápacie tyče sú ovládacie prvky, nie zavesenie. Neovplyvňujú zarovnanie.“ To znamená, že všetky sú o vyvážení ovládania – nie o svetlej výške alebo geometrii kolies – ale zohrávajú obrovskú úlohu v tom, ako sa vaše auto cíti na ceste.
