Popis produktu

Náhradné NIE:

5QA 199 555 G

Vhodné pre:

VW TIGUAN 2016-2022

Výhody produktu

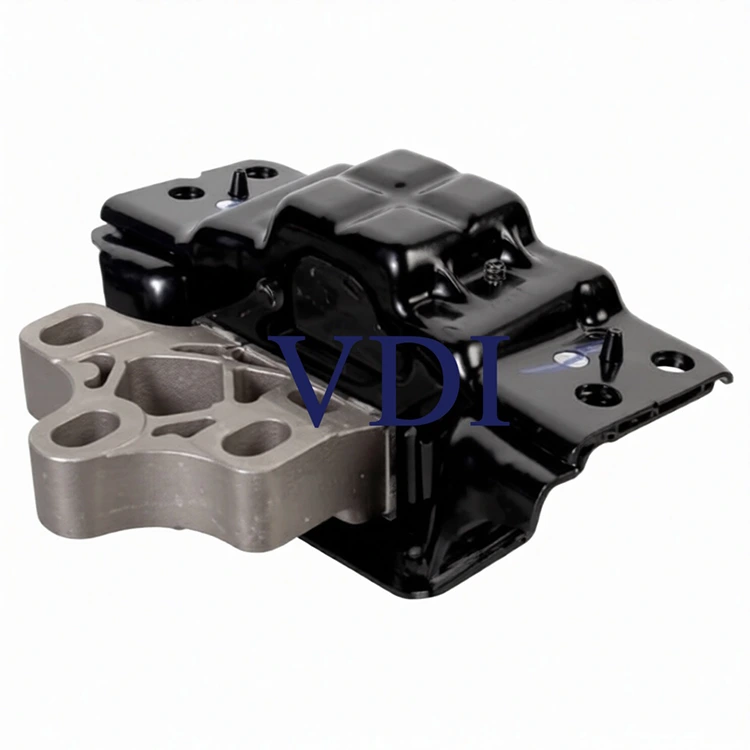

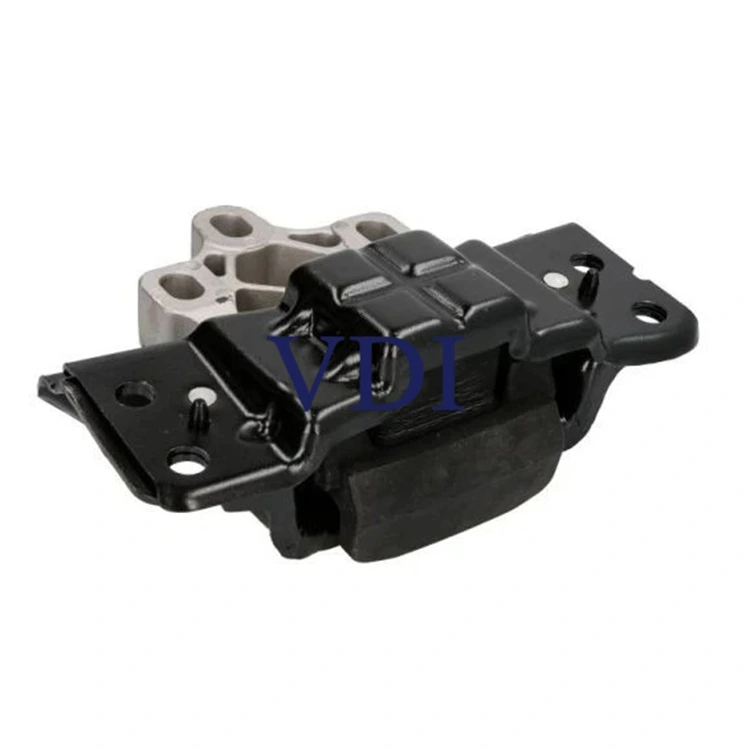

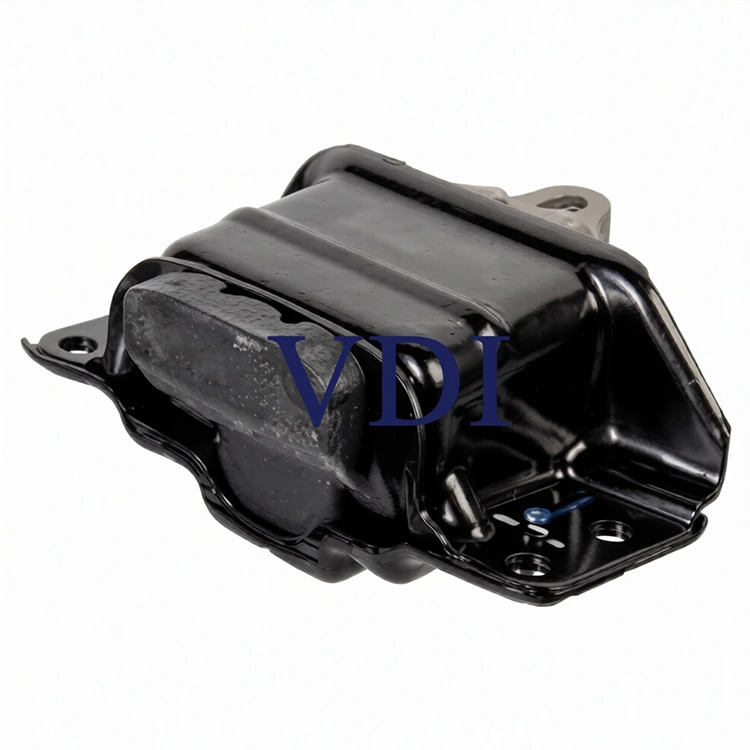

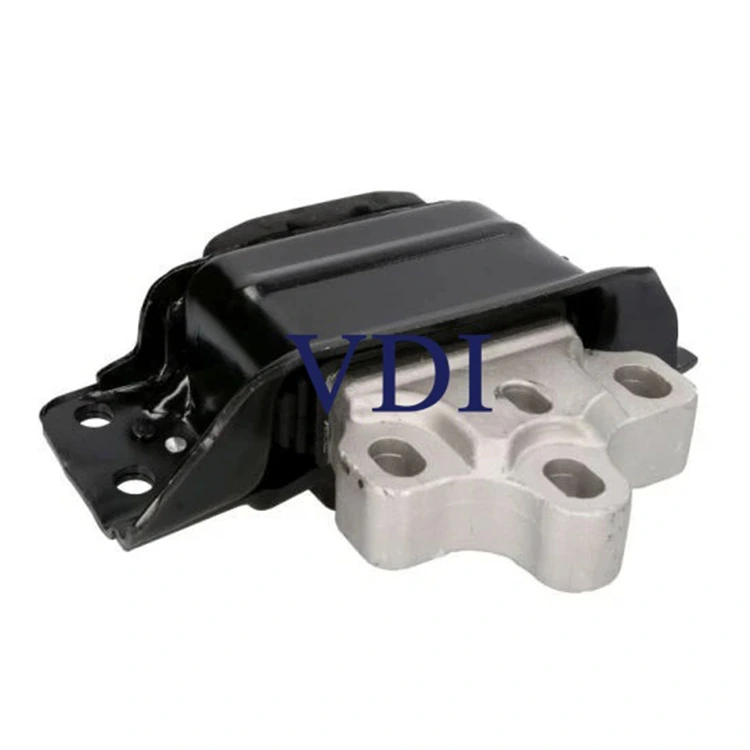

1. Montáž prevodovky 5QA199555D obsahuje CNC opracované montážne otvory s toleranciou ± 0,05 mm, čo zaisťuje presné uloženie bez medzier počas inštalácie.

2. Gumové okraje sú navrhnuté s prepadovými drážkami a zónami na uvoľnenie napätia, aby sa zabránilo vzniku trhlín spôsobených únavou povrchu pri dlhšej prevádzke s vysokým zaťažením.

3. Stredová objímka je vyrobená z bezšvíkových oceľových rúrok, tvrdených tepelným spracovaním, aby sa v priebehu času udržal konzistentný krútiaci moment skrutky bez uvoľnenia alebo deformácie.

Sprievodca údržbou

1. Čo je držiak prevodovky

Držiak prevodovky (nazývaný tiež držiak prevodovky) je držiak tlmiaci vibrácie, ktorý upevňuje prevodovku k podvozku alebo pomocnému rámu vozidla. Skladá sa z dvoch hlavných komponentov: kovovej konzoly a gumového (alebo polyuretánového) puzdra spojených dohromady.

Jeho dve hlavné funkcie sú: (1) fyzické uzamknutie prevodovky v správnej polohe, aby sa zachovala presná geometria hnacieho ústrojenstva, a (2) pohlcovanie vibrácií a otrasov vznikajúcich pri radení prevodových stupňov, zrýchľovaní a spomaľovaní – bráni týmto silám preniknúť do kabíny.

Väčšina vozidiel má jeden až dva držiaky prevodovky. Autá s predným náhonom a priečne uloženými motormi majú zvyčajne zadné uloženie prevodovky, niekedy s dodatočnou bočnou podperou. Držiak prevodovky pracuje v koordinácii s držiakmi motora, aby podopieral celú zostavu hnacieho ústrojenstva.

2. Typy prenosových držiakov

Existujú tri bežné typy, z ktorých každý je vhodný pre iné prípady použitia:

Typ	Stavebníctvo	Izolácia vibrácií	Trvanlivosť	Najlepšie pre
Pevná guma	Gumové puzdro + oceľový držiak	Vynikajúci (OEM štandard)	Stredná — degraduje teplom	Každodenné jazdenie, priorita pohodlia
Hydraulické	Plnené kvapalinou (glykol), vyladené tlmenie	Špičkové, frekvenčne špecifické	Nižšie — kvapalina môže časom vytekať	Prémiové sedany, vysoké štandardy NVH
Polyuretán	Uretánové puzdro s vysokou tvrdosťou	Slabé — prenáša sa viac NVH	Vysoká - odolná voči teplu a opotrebovaniu	Použitie stopy, pocit presného radenia

Tip na nákup: Na každodenné použitie si vyberte pevný gumený držiak zodpovedajúci špecifikácii originálneho vybavenia (OEM). Polyuretánové držiaky zlepšujú pocit pri radení, ale zvyšujú vibrácie kabíny. Hydraulické držiaky ponúkajú najlepšiu kvalitu jazdy, ale majú zložitejšiu konštrukciu a kratšiu životnosť.

3. Bežné príčiny zlyhania

Prirodzené starnutie (najčastejšie)

Guma časom oxiduje a rozpadá sa. V kombinácii s konštantným zaťažením hnacieho ústrojenstva vibráciami sa väčšina držiakov začne zhoršovať medzi 60 000 až 100 000 míľami (približne 100 000 až 160 000 km). Blízkosť výfukového systému urýchľuje opotrebovanie gumy trvalým vystavením teplu.

Kolízia alebo náraz

Dokonca aj malá čelná zrážka alebo opakované nárazy z výmoľov a obrubníkov môžu poškodiť štrukturálnu integritu držiaka - bez akýchkoľvek viditeľných vonkajších prasklín. Spoj kov-guma sa môže vnútorne oddeliť. Akýkoľvek významný náraz si vyžaduje kontrolu montáže.

Nesprávna inštalácia

Po prestavbe alebo výmene prevodovky vytvára nesprávne utiahnutý alebo nesprávne nastavený držiak lokalizované koncentrácie napätia, čo dramaticky skracuje jej životnosť. Toto je kľúčová oblasť na overenie na vozidlách s nejasnou servisnou históriou.

Korózia

Vozidlá prevádzkované v zasneženom, nasolenom alebo pobrežnom prostredí sú náchylné na koróziu kovovej konzoly. Hrdza postupne oslabuje štrukturálnu integritu držiaka. Majitelia v severných alebo pobrežných oblastiach by mali pri každom servisnom intervale kontrolovať, či držiaky nekorodujú.

Poznámka: Keď jeden držiak motora zlyhá, jeho zaťaženie sa prenesie na držiak prevodovky, čím sa zrýchli jeho opotrebovanie. Pri výmene držiakov motora vždy skontrolujte uchytenie prevodovky.

4. Rozpoznanie symptómov

Nasledujúce príznaky sú uvedené podľa frekvencie a závažnosti. Čím viac symptómov je prítomných, tým pokročilejšia je degradácia montáže.

Symptóm	Popis	Závažnosť
Ťukanie alebo búchanie	Zvuková rana pri radení D/R alebo pri prudkom zrýchľovaní/brzdení. Radenie prevodovky bez podpory naráža na okolité komponenty.	VYSOKÝ
Nadmerné vibrácie pri zaťažení	Viditeľné otrasy vo volante, sedadle alebo podlahe – najmä pri nízkych rýchlostiach alebo na svahoch.	VYSOKÝ
Hrubé alebo váhavé radenie prevodových stupňov	Geometria tiahla radenia sa mení pri pohybe prevodovky. Manuálne radenie je tuhé alebo dlhé; automatika vyvíja výraznejšie chvenie.	STREDNÝ
Viditeľný pohyb hnacieho ústrojenstva	Motor/prevodovka viditeľne poskakuje pod plynom alebo sa prevodovka javí ako naklonená/zapadnutá pri pohľade z motorového priestoru.	STREDNÝ
Zvýšené vibrácie pri voľnobehu	Citeľnejšie chvenie kabíny pri voľnobehu, najmä pri zapnutej klimatizácii. Signál včasného varovania – najlacnejší čas na opravu.	NÍZKA / SKORNÁ
Nový hluk hnacieho ústrojenstva	Hučanie alebo brúsenie pri špecifických rýchlostiach, ktoré môže byť spôsobené zmenami uhla hnacieho hriadeľa od priehybu držiaka.	NÍZKA / SKORNÁ

Neodkladajte výmenu: Pokračujúca jazda s chybným uchytením spôsobuje zrýchlené opotrebovanie náprav CV, tesnení prevodovky, vedenia chladiacej kvapaliny a káblových zväzkov. Náklady na tieto sekundárne opravy môžu byť niekoľkonásobne vyššie ako náklady na včasnú výmenu držiaka.

5. Postup inšpekcie

Nasledujúce kroky sa riadia odbornou diagnostickou praxou. Môžu sa použiť na počiatočné sebahodnotenie, ale konečnú diagnózu by mal potvrdiť kvalifikovaný technik.

Krok 1 – Vizuálna kontrola (nevyžaduje sa zdvih)

Otvorte kapotu a sledujte polohu prevodovky a motora. Hľadajte viditeľné naklonenie, previsnutie alebo gumové puzdrá s prasklinami, delamináciou alebo oddelením od kovu. V prípade hydraulických držiakov znamená akékoľvek stekanie kvapaliny poruchu.

Krok 2 — Dynamický vizuálny test (vyžaduje sa asistent)

Zaparkujte na rovnom povrchu so zatiahnutou ručnou brzdou. Požiadajte asistenta, aby pevne podržal brzdu a niekoľkokrát prepnite prevodovku medzi P/N a Jazdou a potom spiatočkou. Sledujte z motorového priestoru nadmerný pohyb hnacieho ústrojenstva. Menší ohyb je normálny; veľké kývanie alebo počuteľné búchanie signalizuje zlyhanie montáže.

Krok 3 – Kontrola podvozku (vyžaduje sa zdvih)

Bezpečne zdvihnite vozidlo a zaistite ho. Zospodu skontrolujte uchytenie prevodovky. Skontrolujte, či guma nie je prasknutá, rozštiepená alebo úplne oddelená od kovovej konzoly. Ak je guma úplne odpojená, držiak sa musí okamžite vymeniť.

Krok 4 – Test na páčku (odporúča sa profesionálom)

Pri vypnutom motore a bezpečnom podopretí vozidla pomocou páčidla jemne vypáčte prevodovku. Zdravý držiak ponúka pevný odpor takmer bez pohybu. Ak prevodovka radí ľahko pri miernom páčení, držiak zlyhal. Pred vykonaním tohto kroku sa uistite, že je na mieste prenosový konektor alebo podpera.

6. Referenčné náklady na výmenu

Údaje uvedené nižšie sú zostavené z viacerých platforiem opráv a skutočných prípadov. Skutočné náklady sa líšia podľa značky vozidla, regiónu a značky dielov.

Nákladová položka	Odhadovaný rozsah
Diel — popredajný gumený držiak	20 – 80 USD (USA)
Diel — OEM gumený držiak	80 – 200 USD (USA)
Časť — hydraulický držiak	150 – 400 USD (USA)
Práca (1–3 hodiny, štandardné auto)	100 – 250 USD (USA)
Celkom – štandardné vozidlo (USA, údaje RepairPal)	363 – 441 dolárov

Luxusné značky (BMW, Mercedes-Benz, Porsche atď.) majú výrazne vyššie náklady na diely a prácu — celkové opravy môžu presiahnuť 800 USD (USA) . Vozidlá s pohonom AWD a 4WD zvyčajne vyžadujú o 50 % viac pracovného času z dôvodu štrukturálnej zložitosti. Vitajte pri objednávaní držiaka prevodovky VDI 5QA199555D.

Urob si sám

Výmena je technicky na dosah skúsených domácich mechanikov, ale zahŕňa dôležité bezpečnostné hľadiská:

Pred odskrutkovaním starého držiaka musí prevodovku držať hydraulický zdvihák alebo podpera prevodovky

Niektoré vozidlá vyžadujú odstránenie pomocného rámu, aby sa dostali k držiaku, čo výrazne zvyšuje rozsah

Náhradný držiak musí byť presne zarovnaný; nesprávne zarovnanie spôsobuje nové vibrácie

Špecifikácie krútiaceho momentu z OEM servisnej príručky musia byť dodržané pre všetky upevňovacie prvky

7. Tipy na údržbu

Držiaky prevodovky sú spotrebné komponenty. Dobré jazdné návyky a pravidelná kontrola môžu zmysluplne predĺžiť ich životnosť.

Tip	Podrobnosti
Pravidelné vizuálne kontroly	Skontrolujte stav gumy pri každej výmene oleja alebo ~10 000 km. Skoré trhliny sú oveľa lacnejšie ako úplné zlyhanie.
Plynulé jazdné vstupy	Vyhnite sa agresívnemu zrýchľovaniu a prudkému brzdeniu – to sú najväčšie faktory, ktoré prispievajú k zvyšovaniu stresovej únavy.
Udržiavajte prevodovú kvapalinu	Degradovaná kvapalina zvyšuje vnútorné vibrácie, ktoré prenáša dodatočné zaťaženie na držiak. Dodržujte intervaly výmeny kvapaliny od výrobcu.
Okamžite adresujte montáž motora	Zlyhaný držiak motora prerozdeľuje svoje zaťaženie na držiak prevodovky. Skontrolujte oba systémy spolu.
Neprekračujte hodnotenie užitočného zaťaženia	Trvalé preťažovanie zaťažuje celé hnacie ústrojenstvo vrátane všetkých uložení.
Po akejkoľvek kolízii skontrolujte	Dokonca aj malý náraz na parkovisko môže neviditeľne poškodiť držiaky – pridajte ho do kontrolného zoznamu po kolízii.

8. Často kladené otázky

Otázka: Môžem pokračovať v jazde so zlým uchytením prevodovky?

Krátke vzdialenosti do obchodu sú vo všeobecnosti prijateľné, ale neodporúča sa nepretržitá jazda. Zlyhané upevnenie umožňuje nadmerný pohyb prevodovky, ktorý urýchľuje opotrebovanie náprav CV, tesnení výstupného hriadeľa a vedenia chladiacej kvapaliny – sekundárne opravy, ktoré môžu stáť niekoľkonásobne viac ako včasná výmena upevnenia.

Otázka: Mal by som súčasne vymeniť uchytenie motora a uchytenie prevodovky?

Nie nevyhnutne, ale vozidlá podobného veku a počtu najazdených kilometrov majú zvyčajne držiaky v podobnom stave opotrebovania. Mnohí technici odporúčajú výmenu oboch naraz, aby sa ušetrila druhá demontáž a aby sa predišlo opakovanej návšteve v krátkom intervale, keď ďalšia montáž zlyhá.

Otázka: Vibrácie sa po výmene nezlepšili – prečo?

Vibrácie po výmene zvyčajne naznačujú: opotrebované sú aj iné držiaky motora; nový držiak nebol počas inštalácie presne zarovnaný; alebo zdroj vibrácií nesúvisí (zlyhanie zapaľovania, nevyvážené pneumatiky, opotrebované puzdrá odpruženia). Požiadajte technika o úplnú kontrolu upevnenia hnacieho ústrojenstva.

Zabezpečenie kvality:

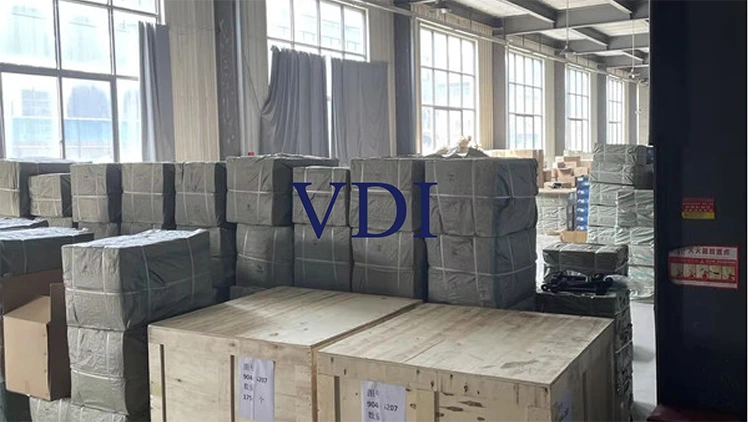

Hromadné objednávky držiaka na prevodovku 5QA199555D sa dodávajú v neutrálnych alebo vlastných značkových krabiciach, v závislosti od vašich preferencií. Každá jednotka je chránená vnútorným polstrovaním, aby sa zabránilo poškodeniu počas prepravy, a viaceré škatule sú zabalené do pevných exportných kartónov. Ak potrebujete balenie na mieru – ako sú škatule pripravené na predaj, značkové štítky alebo špecifické označenia kartónov – radi vám vyhovieme. Chápeme, že obaly zohrávajú kľúčovú úlohu v tom, ako vaši zákazníci vnímajú vašu značku, a preto s vami úzko spolupracujeme, aby sme zaistili, že budú spĺňať štandardy vašej značky.
